スコッチヨーク機構の真価｜クランクとの違いと設計選定の全貌

機械設計において、回転運動を直線運動へと変換するアプローチには多様な選択肢が存在します。一般的なスライダクランク機構が産業界の標準として広く定着している一方、特定のトルク特性や厳密な運動軌跡を求めるエンジニアの間で、確固たる地位を築き続けているのが「スコッチヨーク機構」です。

一見するとシンプルな溝とピンの組み合わせでありながら、クランク機構特有の高次振動を排し、純粋な正弦波（サインカーブ）運動を生み出すこのメカニズムは、プラント用大型バルブの制御部から高精度コンプレッサーに至るまで、極めて重要な役割を担っています。本稿では、スコッチヨーク機構の基礎理論から計算式、クランク機構との決定的な差異、そして設計現場で直面する摩耗対策までを徹底的に解明します。

📌 【この記事の重要ポイントまとめ】

• 要点1：スコッチヨーク機構は回転運動を「完全な単振動」に変換できるため、二次振動のない滑らかな直線往復運動を実現する。
• 要点2：ストローク両端で理論上の発生トルクが極大化する特性を持ち、高トルクを要するバルブアクチュエータなどで不可欠な存在となっている。
• 要点3：スロット部の面圧集中と摺動摩耗が設計上の最大の課題であり、PV値管理と適切な潤滑設計が選定の成否を分ける。

【仕組み解剖】なぜスコッチヨーク機構は「完全な単振動」を生み出せるのか？

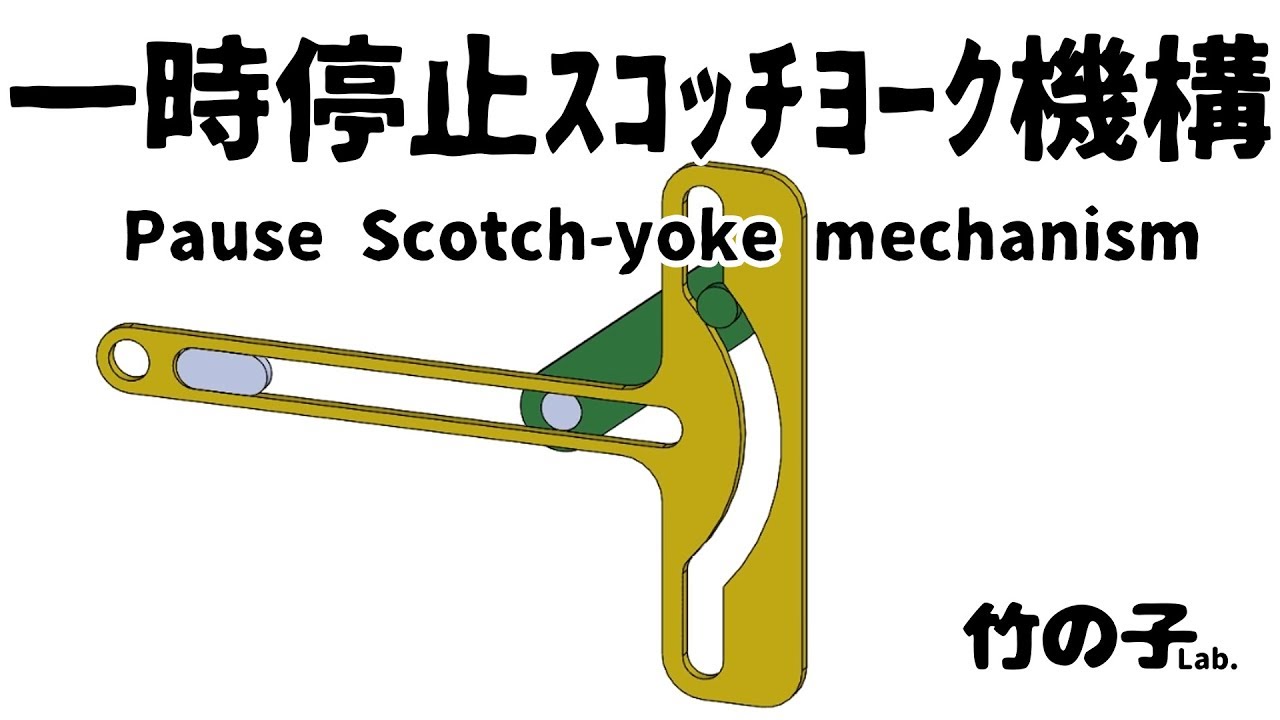

スコッチヨーク機構の仕組みを紐解く上で、中核となるのは「直交するスロット（溝）と偏心ピンの幾何学的関係」です。回転軸に取り付けられたクランクピンが一定の角速度で円運動を行う際、ピンは従動節側に設けられた直線状のスロット内を往復摺動します。この幾何学的拘束によって、従動軸方向にはピンの円運動における「直交成分」のみがダイレクトに伝達されます。

一般的なスライダクランク機構では、コネクティングロッドの傾き（連桿比）に起因して、往復運動の変位に高調波成分が含まれます。その結果、ピストンの往きと戻りで速度や加速度のプロファイルが非対称になります。対してスコッチヨーク機構では、コネクティングロッドを介さずピンが垂直スロット内を滑る構造をとるため、回転角度に対して幾何学的な歪みが生じません。

この機構がもたらす最大の幾何学的メリットは、単振動への変換が一切の近似式を必要とせず、数学的に完全に成立する点にあります。往復運動を行う質量体の慣性力変動が純粋な単一角周波数のサイン波となるため、基礎構造体へ伝わる加振力の予測が容易であり、特定の精密加振試験装置や流体制御機器において極めて有利に作用します。

変位・速度・加速度の計算式｜機構学で読み解く運動方程式

機械設計の実務において、従動節の動特性を正確に把握することは、慣性負荷の算出やアクチュエータの出力サイジングにおいて不可欠です。変位・速度・加速度の計算式は、クランク半径を $R$、回転角速度を $\omega$（$\mathrm{rad/s}$）、時間を $t$（クランク角 $\theta = \omega t$）と定義すると、以下のような極めてシンプルな形で表されます。

【変位 $x(t)$】
原点をストローク中心（中間点）とした場合、変位は余弦関数で記述されます。
$$x(t) = R \cos(\omega t)$$
（※ストローク全長は $S = 2R$ となります）

【速度 $v(t)$】
変位 $x(t)$ を時間 $t$ で1階微分することで速度が得られます。
$$v(t) = \frac{dx}{dt} = -R\omega \sin(\omega t)$$
ストローク中心（$\theta = 90^\circ, 270^\circ$）において速度は最大値 $v_{\max} = R\omega$ に達し、ストローク両端（上死点・下死点：$\theta = 0^\circ, 180^\circ$）では速度は厳密にゼロとなります。

【加速度 $a(t)$】
速度 $v(t)$ をさらに時間 $t$ で微分すると、加速度が得られます。
$$a(t) = \frac{d^2x}{dt^2} = -R\omega^2 \cos(\omega t)$$
加速度の最大値はストローク両端で発生し、その大きさは $a_{\max} = R\omega^2$ です。クランク機構のように「上死点側の加速度が下死点側よりも大きくなる」といった非対称性が存在せず、完全な対称運動を描くことが機構学における機械設計上の大きな利点です。

クランク機構との決定的な違い｜トルク特性と運動特性の徹底比較

設計現場で最も議論されるテーマが、クランク機構との違いをどう捉え、どちらを採用すべきかという点です。両者の差異は、単に運動の対称性にとどまらず、伝達トルク特性、サイドスラストの有無、設置スペースの専有面積にまで及びます。

クランク機構では、コネクティングロッドが傾くことでピストンがシリンダ壁面を強く押し付ける「サイドスラスト（側圧）」が発生し、シリンダ壁の偏摩耗やフリクションロスの原因となります。一方、スコッチヨーク機構ではロッドの傾き自体が存在しないため、ピストンロッドに加わる側圧を原理的に排除でき、シリンダ軸方向の推力を直線的に伝達できます。

【採用事例】バルブアクチュエータやコンプレッサーで選ばれ続ける理由

産業機器におけるスコッチヨークの採用事例として際立っているのが、石油・天然ガス・化学プラントなどで用いられるヘビーデューティー仕様のバルブアクチュエータの用途です。バタフライ弁やボール弁などの90度回転（クォータターン）バルブでは、全閉状態から弁座を離脱させる瞬間（ブレークアウェイトルク）および完全にシールを圧着させる全閉直前に極めて高いトルクが要求されます。

スコッチヨーク機構は、角度 $\theta = 0^\circ$ および $90^\circ$ の近傍でアームの有効長が最大化し、出力軸トルクが理論上急激に跳ね上がる特性カーブを描きます。このトルク特性が「バルブの要求トルク曲線」と理想的に合致するため、無駄な駆動シリンダ径の大型化を避けつつ、安全率の高い開閉動作を実現できるのです。

もう一つの代表例がスコッチヨーク式コンプレッサーです。冷媒圧縮機や超高圧ラボ用コンプレッサーにおいて、シリンダに対するサイドスラストが発生しないメリットは絶大です。ピストンとシリンダライナ間の摩擦を抑え、ピストンリングの偏摩耗を防ぐことで、オイルレス（無給油）運転や超長寿命化を達成したユニットが複数製品化されています。さらにコネクティングロッドの揺動スペースが不要なため、圧縮機本体の大幅なダウンサイジングが図れます。

一般に知られていない盲点と誤解｜スロット摩耗と高速回転の限界

「振動が少なくコンパクトなら、すべての内燃機関や往復動装置をスコッチヨークに置き換えられるのではないか」という議論がネットや技術コミュニティで散見されます。しかし、これは実務的な視点を欠いた誤解です。この機構が内燃エンジンなどの高回転・超高負荷用途で敬遠されてきた背景には、避けられない材料工学的課題が存在します。

最大のボトルネックは、スコッチヨークのスロット摩耗です。クランク機構のコネクティングロッド大端部・小端部は、回転すべり軸受（ブッシュ）やニードルベアリングによる「回転接触」で支持され、流体潤滑膜（油膜）を極めて形成しやすい環境にあります。一方、スコッチヨークのピンとスロットの間は、直線往復の「平面滑り接触」となります。

特にストローク中間点付近ではピン速度が最大になり、ストローク反転時には速度がゼロとなって油膜が破断しやすくなります。この過酷な潤滑環境下で高回転運転を行うと、スロット表面にピッチングや凝着摩耗（かじり）が発生し、発生したバックラッシュが衝撃荷重を増幅させて早期破損を招きます。スライダブロック（駒）を介して面接触化を図る構造が一般的ですが、それでも $PV$ 値（面圧 $\times$ すべり速度）の上昇を抑え込むには、高度な熱処理や特殊コーティング、強制循環給油が不可欠です。

【実態検証】機械設計の現場が語るスコッチヨーク選定の損益分岐点

機械設計の現場エンジニアが直面するリアリティは、理論上の美しさと製造・保守コストの天秤です。現場の声を検証すると、スコッチヨーク機構を採用する際の損益分岐点は、明確に「作動周波数」と「要求トルクパターン」の2点に集約されます。

一般的なファクトリーオートメーション（FA）設備において、毎分数百〜数千回転に達する連続駆動部へ安易にスコッチヨークを組み込んだ結果、「数ヶ月でスロット部にガタが生じ、異音と位置決め精度の悪化でユニット交換を余儀なくされた」というトラブル事例は少なくありません。一方で、数分〜数時間に1回作動するバルブ開閉駆動や、毎分数十往復程度の低中速コンプレッサーでは、10年以上の連続使用に耐える圧倒的な信頼性を発揮しています。

構造がシンプルであることは部品点数の削減を意味しますが、ピンとスロットの直角度・平行度には極めて厳しい幾何公差（ミクロン単位の加工精度）が要求されます。加工機の精度や熱処理歪みの管理が不十分な場合、初期なじみ運転中に偏荷重による焼き付きを起こすリスクがあることも、設計者が認識すべき重要な現実です。

【プロの結論】スコッチヨーク機構を採用すべき条件と避けるべき設計要件

機構選定で致命的な失敗を回避するために、直線往復運動機構としてスコッチヨークを「選ぶべき設計条件」と「避けるべき設計条件」を明確に整理します。自社の設計仕様がどちらに該当するかを精査することが、開発リスクを最小化する鍵となります。

スコッチヨーク機構の採用を強く推奨する条件

• ストローク端で最大トルク・最大推力が必要な場合：バルブアクチュエータ、クランプ装置、成形プレスの終端加圧など、反転位置でのパワーが決定打となる用途。
• 高次振動を嫌い、純粋な正弦波往復運動が求められる場合：材料疲労試験機、精密加振装置、センサー校正用の往復動ユニット。
• シリンダへの側圧を極限までゼロに抑えたい場合：オイルレスコンプレッサー、高圧ガスシール部、極細ピストンを用いる精密流体シリンジ。
• 軸方向（ピストン軸線方向）の全長を極限まで短縮したい場合：スペース制約が厳しいモジュール設計。

クランク機構など他方式を選択すべき条件

• 高速連続回転（目安として 1,500 rpm 以上）を行う場合：スロット部の潤滑膜保持が困難となり、摩耗寿命が著しく短縮するリスクが高い。
• 給油機構が一切設置できない完全ドライ環境で高荷重を受ける場合：スロット部の面圧過多により、樹脂スライダ等を用いても摩耗寿命が成立しにくい。
• 部品の加工コスト・調達コストを極限まで削りたい場合：標準的な市販ベアリングとコンロッドを組み合わせたクランク機構の方が、総合的な製造コストが安価に収まるケースが多い。

【スコッチヨーク機構】に関するよくある質問（FAQ）

Q1：スコッチヨーク機構とクランク機構のトルク曲線の違いは？
A1：クランク機構はクランク角がおよそ $70^\circ \sim 90^\circ$ 付近（ストローク中間）で最大トルクを発生しますが、スコッチヨーク機構はストローク両端（$0^\circ$ および $180^\circ$）で理論上の発生トルクが極大化（無限大に漸近）する特性を持ちます。そのため、バルブの開閉初期・完了時のような端部高負荷動作に極めて適しています。

Q2：スロット部の摩耗を低減するための具体的な設計対策は？
A2：ピンとスロットの直接接触（線接触）を避け、ピンの外周に「スライダブロック（角駒）」を配置してスロット溝と面接触させる構造が標準的です。また、スロット内壁への焼入れ・窒化処理やDLC（ダイヤモンドライクカーボン）コーティングの適用、高粘度グリスの定期封入や強制給油ポートの設置が有効です。

Q3：なぜ自動車の量産エンジンにはスコッチヨークが使われないのですか？
A3：数千回転に達する高回転域において、ピンとスロット間の摺動抵抗（フリクション）と摩耗がコネクティングロッドの回転軸受よりも格段に大きいためです。また、往復動部の慣性質量がクランク方式より重くなりやすく、高回転化による慣性力増大を抑制できない点も量産エンジンに不向きな理由です。

まとめ：機構学の特性を活かし切る最適なメカニズム選定

スコッチヨーク機構は、回転運動を完全な単振動へ変換するという数学的な明快さと、ストローク端における高トルク出力という際立った個性を併せ持つ優れた機構です。スロット部の摺動摩耗という弱点を正しく把握し、面圧設計と潤滑マネジメントを適切に行えば、バルブ駆動や高精度圧縮機において他の追随を許さない性能を発揮します。

「標準的なクランクか、それともスコッチヨークか」という判断は、要求されるトルクプロファイル、許容スペース、作動速度のトレードオフを厳密に評価することから始まります。本稿で解説した運動方程式と実務特性を、次世代の機械設計やメカニズム選定の確かな羅針盤として役立ててください。 （出典: スコッチ ヨーク 機構（Yahoo!ニュース））
